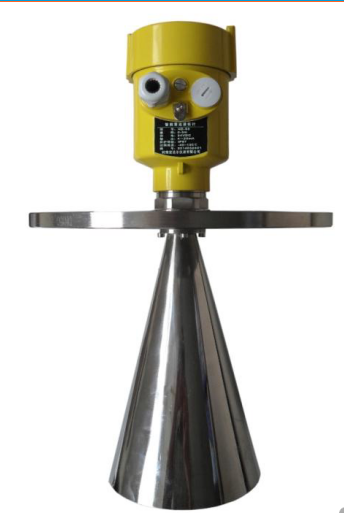

FLOW-SVR系列非接觸表面測速雷達（電波流速儀）采用24GHz微波頻段對河流、泥漿、

污水等表面流速進行非接觸測量，可應用于水文監測、防洪防澇、環保排污監測等領域。非接觸式表面流速測量土建簡單，體積小，重量輕，功耗低，易攜帶使用，不受污水腐蝕，不受泥沙影響，保障人員安全。不***可用于平時環境監測，而且特別適合承擔急難險重的觀測任務。

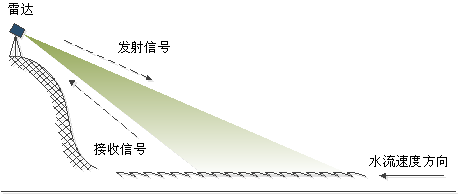

      測速雷達向非均勻流表面發射連續波信號，由于徑向速度的存在，流體表面后向散射體會導致多普勒頻移的發生，通過分析此頻移的大小即可解算處流體表面的速度。在高洪期間，由于水面波浪反射明顯，其表面流速特性更加容易被雷達探頭捕獲。

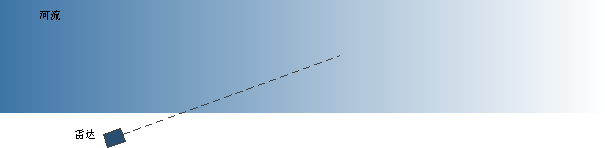

         雷達測得的流速值為流體表面相對于雷達的徑向速度，因此還應當考慮雷達放置的角度。要得到流體的平均速度，還要乘以水面流速系數。

非接觸表面測速雷達的優點

非接觸式表面流速測量，少維護，無泥沙、污水影響

采用平面微帶天線及MMIC技術，體積小，重量輕，功耗低，易于攜帶及與其他產品集成

適合多種測量方式：橋上或岸邊三腳架測量、橋下固定安裝測量、纜道流量測量

系統內集成傾角傳感器，與水面傾斜角自動計算

采用智能回波算法及軟件濾波得到準確流速值并去除環境干擾

計算機實時接收并存儲測量數據，實時繪制流速曲線圖，自動生成各種測量報表

結合太陽能供電及無線數據傳輸模塊可實現“無線”安裝及使用

 技術性能：

流量積算儀 FLOW-SVR

應用范圍：

·暴風雨監測 ·廢水處理 ·天然的河溪 ·市政給排水流速、水位、溫度、流量計量

·水量流失/滲入監測 ·灌溉流程監測 ·工業污染計量

·河口&潮汐的研究 ·漁業/水利 ·海岸侵蝕研究

·下水道/暗渠流程監測 ·道路排水監測

·運河流程研究 ·江河流程監測

儀表特點：

※1、可測量管道、渠道、天然河流流量、流速、水位、、斷面面積。

※2、可測量正負雙向瞬時流量值和累計流量值

※3、通訊接口：MODBUS-RTU 輸出

4、傳感器非接觸式長期工作

5、環境條件：無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題

6、傳感器功耗：系統整體功耗＜4W；

主要技術指標：

儀表電源：AC220V，DC9-24V，太陽能供電

顯示 ：液晶屏

流速范圍：測流范圍：正負0.25～20.00m/s

分辨率：0.03m

水深范圍：0~20m(***小水深：5cm) 分辨率：2mm 精度：+/-0.2%

溫度范圍：0~65oC 分辨率：0.1oC

流量計算：流程率，總流量水道類型：管道（圓管、蛋形管或其它異形管可選）

          渠道（圓形渠、矩形渠或其它異形渠可選）

          天然的河、溪

數據輸出：防雷隔離RS485端口，標準MODBUS-RTU 格式，可配接無線數傳電臺或GPRS、

          CDMA網絡通訊模塊，實現數據遠程傳輸

測量場合：適用多種天然的水流流程監測、下水道、明渠污水處理、水利渠道流程監測、道路暗渠等流速、流量、水位、流速測量。
